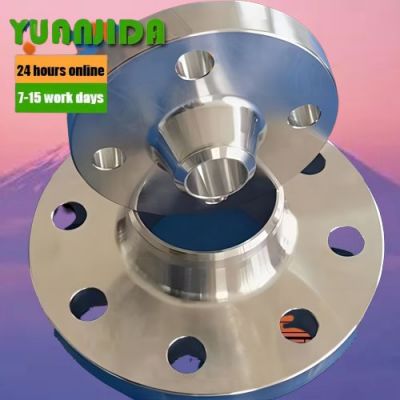

wn brida o brida de cuello de soldadura (también conocida como brida de cubo alto y brida de cubo cónico) es un tipo de brida. Como fabricante de bridas con cuello soldado, el tipo normal se usa con tuberías. El tipo largo no es adecuado para tuberías y se utiliza en plantas de proceso. La brida wn consta de un accesorio circular con un borde que sobresale alrededor de la circunferencia. Generalmente mecanizadas a partir de una forja, normalmente se sueldan a tope a una tubería. El borde tiene una serie de agujeros perforados que permiten fijar la brida a otra brida con pernos. Somos proveedores profesionales de bridas de cuello de soldadura.

Las bridas con cuello para soldar son adecuadas para su uso en entornos hostiles que tienen temperaturas extremas, presión u otras fuentes de tensión. La resiliencia de este tipo de brida se logra compartiendo la tensión ambiental con la tubería con la que se suelda. Este tipo de brida se ha utilizado con éxito a presiones de hasta 5000 psi.

El borde tiene numerosos orificios perforados que permiten unir la brida a una brida atornillada. Este diseño es mucho mejor debido a la válvula estructural.

Somos un proveedor profesional de bridas con cuello soldado. La brida soldada de acero se usa comúnmente como brida de cuello de soldadura.

Brida de cuello de soldadura larga

Wr es un fabricante de bridas con cuello de soldadura largo. La brida WN larga se parece a la brida de cuello de soldadura típica, pero se considera alargada. Por lo general, se usa como boquilla para una columna o barril. También puedes elegir entre el Equal LWN Barrel y el LWN Heavy Barrel, que tienen una pared gruesa y una forma propia.

Reducción de brida de cuello de soldadura

También se denomina brida de cuello de soldadura reductora, porque el cuello de la brida tiene un diámetro reductor para soldar a una tubería de menor diámetro. Somos una fábrica de bridas de cuello de soldadura.

Materiales de las bridas WN

Las bridas de cuello de soldadura están disponibles en varios materiales. Estos materiales tendrán que ser según las Normas establecidas. Como proveedor profesional de bridas con cuello soldado, los materiales también deben cumplir con la calidad especificada por las normas ASTM o ASME.

Sin embargo, el grosor y el diámetro interior de la brida serán de acuerdo con el tamaño de la tubería para la que se fabrica esta brida con cuello de soldadura.

Hablando de los materiales, la aleación de carbono es una opción popular de material utilizado para fabricar estas bridas, ya que también son resistentes a temperaturas extremas. Está disponible en materiales de ASTM A 181 y ASTM A 105. Las bridas están disponibles en varios grados como ASME B16 47 Serie 'A' y Serie 'B' para satisfacer las necesidades de los clientes y la industria. Tales como: brida soldada de acero

Aparte de este material, las bridas de cuello de soldadura también están en acero inoxidable. La brida está hecha de ASTM A182, F304, 316L, 347H, 310S, ASME B16 5 y viene con un acabado de acero dúplex.

El material de acero dúplex de UNS S31803 también está en uso. Además del acero inoxidable, la brida del cuello de soldadura está disponible en varios otros materiales, como aleación de carbono y níquel, entre otros.

La brida del cuello de soldadura de aleación de níquel está disponible en Inconel 600 y 625, Hastelloy C22, C276 y otros materiales similares.

Dimensiones de la brida del cuello de soldadura

A continuación, enumeramos algunos tamaños de brida wn o bridas de cuello soldado (Clase 150) según ASME B16.5 (1/2” a 24”).

· El NPS de 1/2” tiene un diámetro interior de 0,62” y un diámetro exterior de 3,50”. El espesor de la cara realzada es de 1.88” con cuatro orificios para pernos.

· El NPS de 3/4” tiene un diámetro interior de 0,82” y un diámetro exterior de 3,88”. El grosor de la cara elevada es de 2,06” con cuatro orificios para pernos.

· El NPS de 1” tiene un diámetro interior de 1,05” y un diámetro exterior de 4,25”. El grosor de la cara elevada es de 2,19” y los orificios para pernos estándar son cuatro en número.

· 2” NPS tiene un diámetro interior de 2.07” y un diámetro exterior de 6.00”, El espesor de la cara realzada es de 2.50”.

· El 5” NPS tiene 5.05” de diámetro interior y el diámetro exterior es de 10.00”. El espesor de la cara levantada es de 3.50”.

· El NPS de 6” tiene 6.065” de diámetro interior y el diámetro exterior es de 11.00”. El espesor de la cara levantada es de 3.50”.

· El NPS de 10” tiene una dimensión de diámetro interior de 10,02” y el diámetro exterior de 16”. El espesor de la cara levantada es de 4.00”.

· El NPS de 20” tiene un diámetro interior de 19,25” y un diámetro exterior de 27,50”. El espesor de la cara levantada es de 5.69”.

· El NPS de 24” tiene un diámetro interior de 23,25” y un diámetro exterior de 32,00”

Hebei Yuanjida Group es una fábrica de bridas con cuello soldado y proveedor de bridas con cuello soldado. Como fabricantes de bridas con cuello soldado, tenemos mucha experiencia para producir bridas con cuello soldado de buena calidad.
